拖鏈用電線電纜的固定方式

拖鏈電纜，因將電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現(xiàn)來回移動，是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電線電纜在拖鏈中如何進行安裝及電纜是否可以固定，是眾多工程技術人員關心的問題，玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

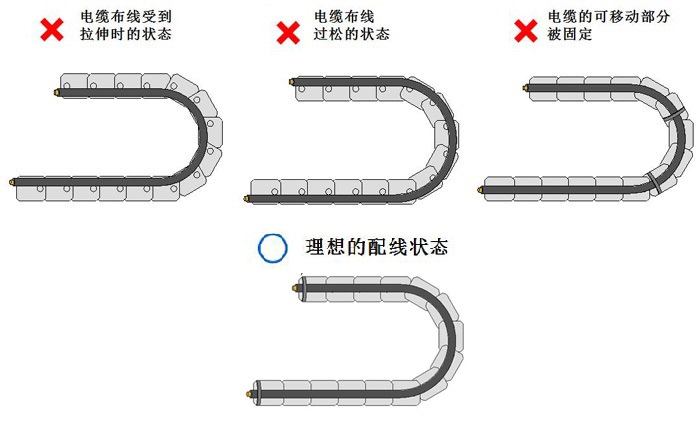

如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現(xiàn)象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

另外，拖鏈電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

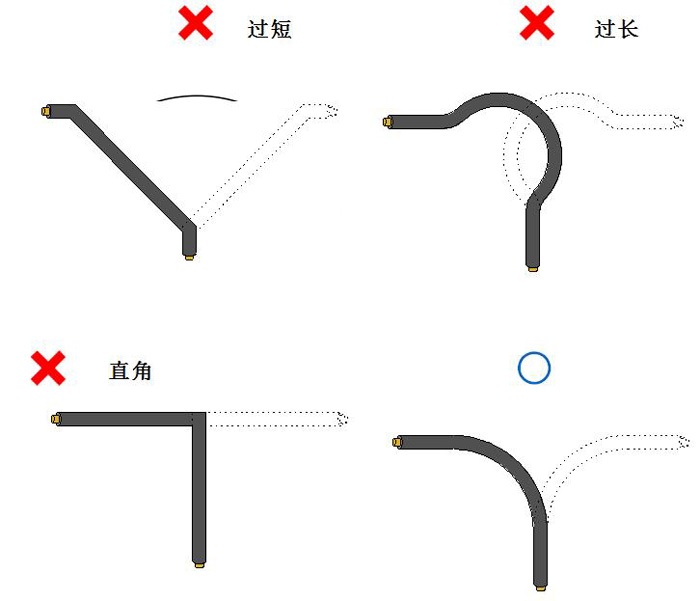

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

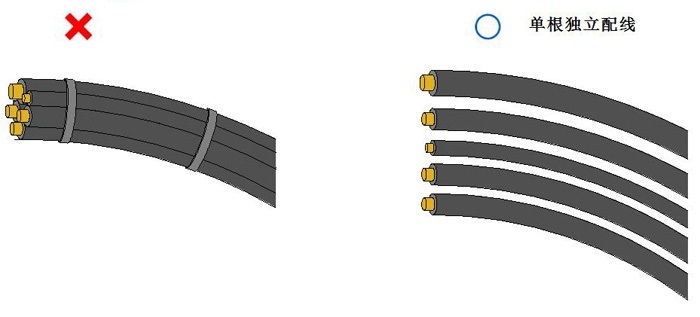

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

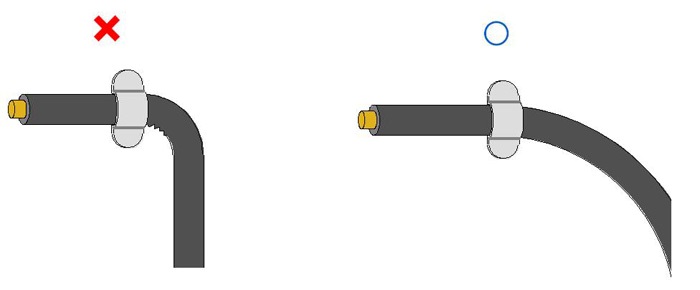

(3)捆扎部分附近不能過度彎曲。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

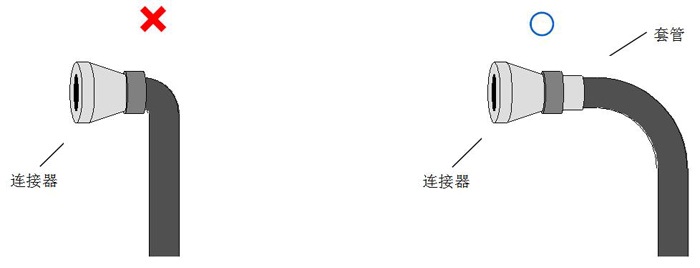

(4)安裝連接器時需要用套管或外殼支撐。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

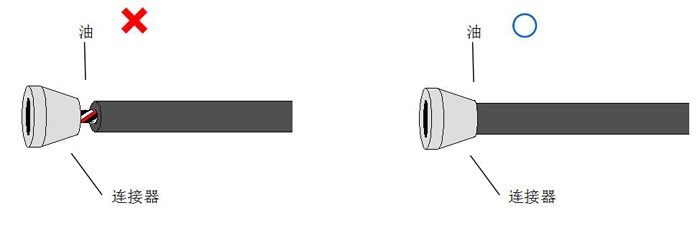

(5)防止連接器根部向電纜內部滲油。QtE拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  電纜里增加棉線可加強高柔線的耐彎折性？

  答

  不少廠商為了凸顯耐彎折性，稱在電線里增加棉線，導線與棉線本身硬度和耐磨度不一樣，加上電線彎折從外觀是看不出來的，加上棉線后，手感電線沒折斷，是因為里面的棉線沒斷。內部的導線斷掉后，電線便不再導電。棉線不過是填充導線之間空間空隙的，提高電纜的抗拉能力，并不是耐折。
